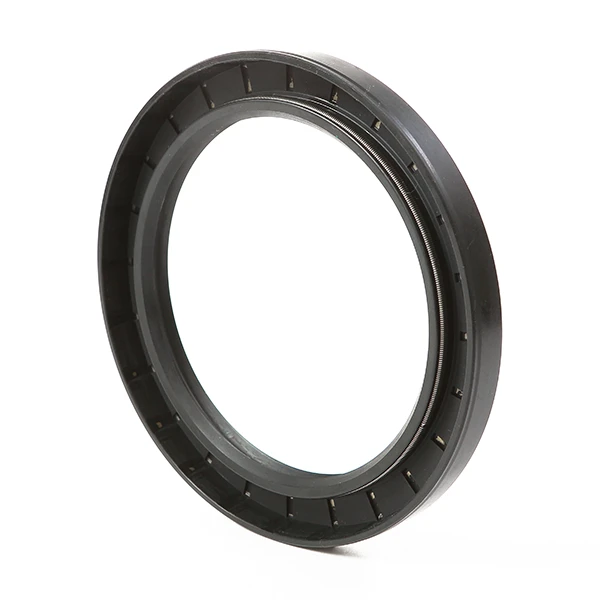

Dvigubos lūpos TB guminis alyvos sandariklis

Dvigubos lūpos TB guminis alyvos sandariklis yra radialinio veleno sandariklis su metaliniu-dėklu su spyruokle-apkrauta pirmine lūpa ir antrine išskyrimo lūpa. Jis naudojamas žemės ūkio įrangoje, statybos ir kasybos mašinose, pramoninėse pavarų dėžėse, konvejeriuose, siurbliuose ir elektros varikliuose, kur veleno sritis yra veikiama dulkių, smėliukų, purvo ar vandens purslų, o tepalo turi likti korpuso viduje.

Siųsti užklausą

produkto pristatymas

Produkto apžvalga

Pagrindiniai privalumai

Mažesnis arba lygus 0,03 MPa žemo slėgio{1}}

Standartinis dvigubas -lip TB veikia žemo-slėgio rotaciniu režimu iki 0,03 MPa. Ventiliuojamose pavarų dėžėse, konvejeriuose, siurbliuose ir varikliuose pagrindinė lūpa išlaikoma įprastoje tepalo{4}}laikymo apkrovoje, o pagalbinė lūpa susidoroja su išoriniu užteršimu.

Pirminė lūpa + pagalbinė pašalinimo lūpa

Pirminė lūpa yra spyruoklinė, kad sulaikytų skysčius, o antroji lūpa yra atskira kliūtis cemento dulkėms, smėliui, purvui ir purslams. Smulkintuvuose, kombainuose, konvejeriuose ar lauko pavarose šis išdėstymas sumažina tiesioginį teršalų kiekį ant sutepto pagrindinio sandariklio bėgio.

Ra 0,2–0,8 µm priešpriešinio paviršiaus reikalavimas

Rekomenduojamas veleno šiurkštumas Ra 0,2–0,8 µm. Nepertraukiamo sukimosi metu tarpiklio vėžės valdymas šiame diapazone sumažina abrazyvinį lūpų susidėvėjimą ir padeda išlaikyti ploną tepalo plėvelę, reikalingą pagrindiniame sandarinimo krašte.

Medžiagos našumo matrica

Junginių parinkimas atitinka konkrečias terminio, cheminio ir aplinkos poveikio ribas:

Medžiaga	Darbinė temperatūra	Pagrindinės cheminės / mechaninės savybės	Pirminės programos
NBR (nitrilas)	-40 laipsnių iki +100 laipsnio	Didelis atsparumas tempimui, puikus atsparumas{0}}naftos aliejams ir tepalams.	Bendra pramoninė technika, pavarų dėžės
HNBR	-40 laipsnių iki +150 laipsnio	Padidintas atsparumas karščiui, ozonui ir didelės{0}}apkrovos mechaniniam poveikiui.	Sunkios{0}}pavaros, automobilių komponentai
FKM („Viton®“)	-20 laipsnių iki +200 laipsnio	Puikus atsparumas sintetiniams tepalams, agresyvioms cheminėms medžiagoms ir aukštai temperatūrai.	Cheminis apdorojimas, aukštos{0}}temperatūrinės pramonės įranga
Silikonas	-60 laipsnių iki +200 laipsnio	Išskirtinis lankstumas žemoje{0}}temperatūroje ir atsparumas oro senėjimui.	Maisto-klasės mašinos, žemos-temperatūros elektronika
EPDM	-50 laipsnių iki +150 laipsnio	Puikus atsparumas poliniams skysčiams, garams, vandeniui ir fosfatų esteriams.	Vandens siurbliai, skysčių tvarkymo sistemos

Gaminio specifikacijos

Antspaudų dizainas	TB tipas (dvigubos lūpos su keliaraiščio spyruokle).
Kietumo diapazonas	60–90 Shore A (pritaikoma pagal apkrovą).
Slėgio riba	Sukurta žemo slėgio{0}}sistemoms (<= 0.03 MPa).
Matmenų standartai	Galimi metriniai ir colių dydžiai (priskirti skersmenys ir pločiai, pagaminti pagal brėžinį ar pavyzdį).
Veleno reikalavimai	Rekomenduojama paviršiaus apdaila nuo 0,2 iki 0,8 um su atitinkamu veleno kietumu, kad būtų kuo ilgesnis tarnavimo laikas.

Tinkinimas

Matmenys

Metrinis, colis ir ne{0}}standartinis veleno skersmuo, metalinis-korpusas ir plotis gali būti pagaminti pagal brėžinį arba pavyzdį.

Medžiaga ir kietumas

Galima pasirinkti NBR, HNBR, FKM, VMQ arba media{0}} specifinius junginius, kurių kietumas yra nuo 60 iki 90 Shore A, kai taikoma.

Pavasaris ir dėklas

Galima įsigyti anglinio-plieno arba nerūdijančio{1}}plieno keliaraiščio spyruoklę ir projekte-nurodytą metalo-korpuso medžiagą arba paviršiaus apdailą.

Kokybės kontrolė

Prieš gaminant patikrinama, ar elastomeras, metaliniai korpusai ir spyruoklės yra medžiagos tapatybės ir matomos būklės. Jei užsakyme nurodomas kietumas, tempimo savybės ar kitas sudėties kriterijus, tas reikalavimas patikrinamas pasirinktai medžiagų partijai.

Po formavimo ir surinkimo metalinis išorinis išorinis skersmuo, ID, plotis, abi briaunos kraštai ir spyruoklinė padėtis lyginami su brėžiniu. Atliekant proceso patikrinimą, dėmesys skiriamas skysčio-sulaikymo ir išskyrimo lūpoms, todėl vieno funkcinio krašto pažeidimas nėra traktuojamas kaip bendras kosmetinis defektas.

Galutinis patikrinimas patvirtina dalies numerį, matmenų kodą, medžiagos identifikavimą, matomą būklę, kiekį, etiketes ir kartono būklę. Priimtos ir atmestos dalys lieka atskirtos prieš pakuojant, o trečiosios šalies patikrinimas yra pasiekiamas, kai nurodyta užsakyme.
